در محیطهای صنعتی، همه چیز به برق وابسته است؛ از روشن شدن یک موتور ساده گرفته تا کنترل دقیق یک خط تولید تمام اتوماتیک. بروز هرگونه اختلال در مدارهای برق صنعتی، اگر به موقع و به درستی شناسایی نشود، می تواند منجر به توقف خطوط تولید، افزایش هزینه های تعمیرات و کاهش عمر مفید تجهیزات شود. به همین دلیل، عیب یابی سریع و اصولی در مدارهای برق صنعتی یکی از مهارت های حیاتی برای هر تکنسین و کارشناس این حوزه محسوب می شود.
در بازار تجهیزات و خدمات فنی، مراکزی مانند برق صنعتی لاله زار بهعنوان منابع تامین تجهیزات، آموزش و مشاوره، نقش مهمی در ارتقای سطح دانش فنی فعالان این حوزه دارند. اما فارغ از منبع تجهیزات، آنچه در میدان عمل اهمیت دارد، توانایی تشخیص سریع مشکل و انتخاب درست ترین راه حل است. این مقاله با رویکردی تخصصی، آموزشی و بر اساس استانداردهای فنی روز، به بررسی ۵ مشکل رایج در مدارهای برق صنعتی می پردازد که آشنایی کامل با آن ها می تواند زمان عیب یابی را به طور چشمگیری کاهش دهد.
اهمیت عیب یابی سریع در برق صنعتی
در برق صنعتی، سرعت در تشخیص مشکل یک ضرورت فنی و اقتصادی است. هر اختلال الکتریکی، حتی اگر در ابتدا ساده به نظر برسد، در صورت ادامه دار شدن می تواند باعث ایجاد خرابی های زنجیره ای در تجهیزات مختلف شود. به همین دلیل، عیب یابی سریع به تکنسین کمک می کند قبل از گسترش مشکل، منبع اصلی خطا را شناسایی و کنترل کند. برای درک بهتر اهمیت این موضوع، مهم ترین مزایای عیب یابی اصولی و به موقع را می توان به صورت زیر خلاصه کرد:
کاهش زمان توقف خط تولید
یکی از مهم ترین نتایج عیب یابی صحیح و به موقع، جلوگیری از توقف خط تولید است. در بسیاری از واحدهای صنعتی، توقف یک دستگاه می تواند باعث اختلال در کل فرآیند شود و هزینه های مستقیم و غیرمستقیم قابل توجهی را به مجموعه تحمیل کند. تشخیص سریع علت خطا، زمان خاموشی تجهیزات را کاهش داده و امکان بازگشت سریع تر سیستم به شرایط عادی را فراهم می کند.
افزایش عمر مفید تجهیزات صنعتی
از سوی دیگر، عیب یابی اصولی نقش مستقیمی در افزایش عمر تجهیزات صنعتی دارد. کارکرد مداوم موتور، اینورتر یا تابلو برق در شرایط نامناسب الکتریکی، مانند افت ولتاژ، اتصال ناقص یا نویز، باعث استهلاک زودرس قطعات می شود. وقتی مشکل به درستی شناسایی نشود، تعمیرات معمولا به صورت موقت یا تعویض اشتباه قطعات انجام می گیرد که نه تنها هزینه ها را افزایش می دهد، بلکه احتمال خرابی مجدد را نیز بالا می برد.
افزایش ایمنی محیط کار
مسئله مهم دیگر، ایمنی نیروی انسانی و محیط کار است. بسیاری از حوادث صنعتی ریشه در ایرادهای الکتریکی تشخیص داده نشده دارند؛ از اتصال زمین نامناسب گرفته تا اتصال کوتاه در مدارها. عیب یابی سریع و دقیق، خطر بروز شوک الکتریکی، آتش سوزی و آسیب های جدی را به شکل قابل توجهی کاهش می دهد و باعث می شود سیستم مطابق با استانداردهای ایمنی کار کند.
کاهش هزینه های تعمیر و نگهداری
در نهایت، داشتن یک رویکرد صحیح در عیب یابی باعث افزایش بهره وری و کاهش هزینه های نگهداری می شود. تکنسینی که بداند در زمان بروز خطا ابتدا چه پارامترهایی را بررسی کند، کمتر دچار آزمون و خطای غیرضروری می شود. این موضوع نه تنها زمان تعمیر را کوتاه تر میکند، بلکه به تصمیم گیری دقیق تر برای تعمیر، تنظیم یا تعویض قطعه منجر خواهد شد.
مشکل اول: قطع یا افت ولتاژ در مدارهای برق صنعتی
یکی از رایج ترین و در عین حال مهم ترین مشکلات در سیستم های برق صنعتی، قطع یا افت ولتاژ است. این ایراد معمولا در مدارهای سه فاز و تجهیزاتی که جریان الکتریکی بالایی مصرف می کنند، مانند موتورهای صنعتی، اینورترها و ماشین آلات سنگین، بیشتر مشاهده می شود. قطع کامل ولتاژ یا حتی کاهش جزئی آن می تواند باعث شود تجهیزات صنعتی نتوانند در شرایط نرمال کار کنند و عملکرد کل سیستم با اختلال مواجه شود. بسیاری از توقف های ناگهانی خطوط تولید، ریشه در همین مشکل ساده اما تأثیرگذار دارند.
علائم رایج قطع یا افت ولتاژ
بروز این مشکل معمولا با نشانه های مشخصی همراه است که توجه به آن ها می تواند فرآیند عیب یابی را بسیار سریع تر کند:
- روشن نشدن یا خاموش شدن ناگهانی تجهیزات
- کاهش توان و گشتاور موتورهای الکتریکی
- داغ شدن غیرعادی موتور یا ترانس
- ریست شدن PLC، HMI یا تجهیزات کنترلی
- عملکرد ناپایدار اینورترها و درایوها
دلایل فنی قطع یا افت ولتاژ
دلایل ایجاد این مشکل می توانند هم در سطح شبکه برق و هم داخل تابلو برق صنعتی باشند. مهم ترین عوامل فنی عبارت اند از:
- قطع یکی از فازها در سیستم سه فاز
- شل شدن یا اکسید شدن اتصالات در ترمینال ها و شینه ها
- خرابی فیوزها، کلیدهای مینیاتوری یا کلیدهای قدرت
- اضافه بار بیش از ظرفیت مدار یا تجهیزات
- افت ولتاژ شبکه در ساعات اوج مصرف
- استفاده از کابل با سطح مقطع نامناسب نسبت به جریان مصرفی
روش های عیب یابی قطع یا افت ولتاژ

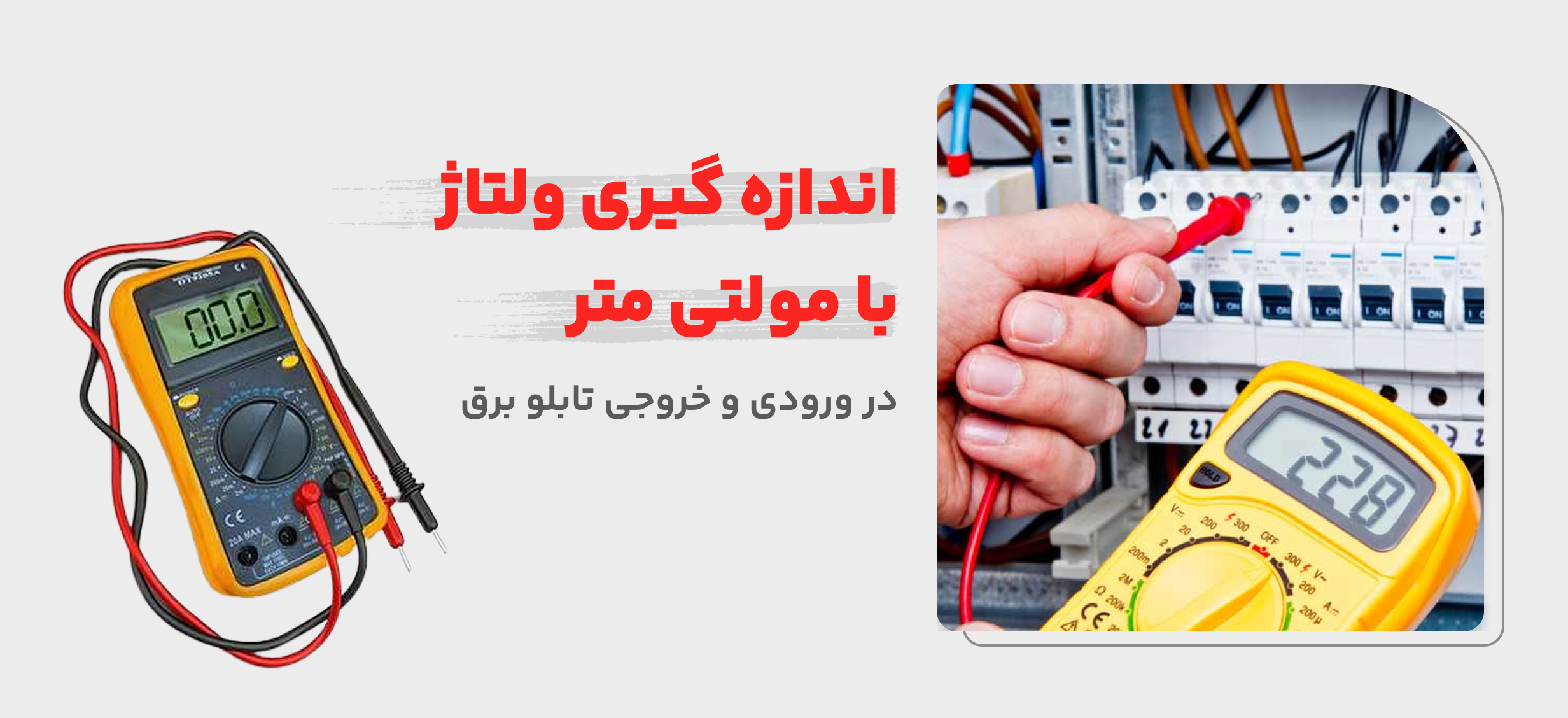

- اندازه گیری ولتاژ هر فاز با مولتی متر در ورودی و خروجی تابلو برق
- مقایسه ولتاژ بین فازها برای تشخیص عدم تعادل یا قطع فاز
- بررسی وضعیت ظاهری و عملکرد فیوزها و کلیدهای حفاظتی
- کنترل سفت بودن اتصالات و سلامت شینه ها
- بررسی جریان مصرفی تجهیزات و تطابق آن با مشخصات نامی
- در صورت نیاز، بررسی ولتاژ در نقاط مختلف مدار برای یافتن محل افت ولتاژ
در بسیاری از موارد، شناسایی سریع همین مشکل ساده میتواند از توقف های غیرضروری و آسیب های جدی به تجهیزات صنعتی جلوگیری کند. به همین دلیل، قطع یا افت ولتاژ همیشه باید یکی از اولین گزینه ها در فرآیند عیب یابی برق صنعتی باشد.

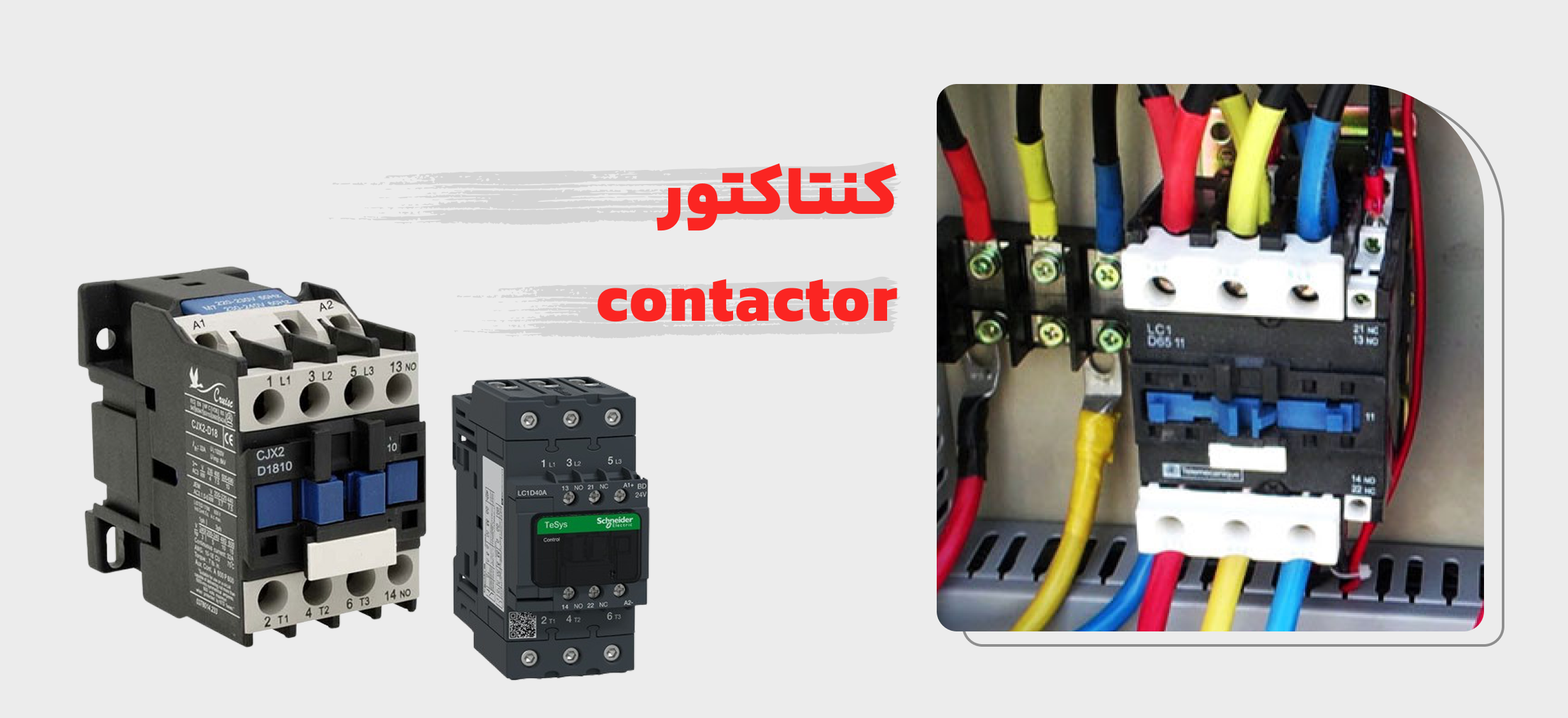

مشکل دوم: خرابی یا عملکرد نادرست کنتاکتور
کنتاکتورها از مهم ترین قطعات در مدارهای فرمان و قدرت برق صنعتی محسوب می شوند و وظیفه اصلی آن ها قطع و وصل ایمن بارهای الکتریکی، به ویژه موتورهای صنعتی است. عملکرد نادرست یا خرابی کنتاکتور می تواند باعث عدم راه اندازی تجهیزات، قطع ناگهانی مدار یا ایجاد ناپایداری در کار موتور شود. این نوع خرابی معمولا به صورت تدریجی و در اثر استهلاک کنتاکت ها، اضافه بار یا نوسانات ولتاژ ایجاد می شود و در صورت عدم تشخیص به موقع، می تواند به دیگر اجزای مدار نیز آسیب وارد کند.
علائم رایج خرابی کنتاکتور
- وصل یا قطع نشدن مدار پس از فرمان
- صدای غیرعادی (وزوز یا تق تق) هنگام عملکرد
- داغ شدن بیش از حد بدنه کنتاکتور
- سوختگی یا سیاه شدن کنتاکت ها
- روشن و خاموش شدن نامنظم موتور
دلایل فنی خرابی کنتاکتور
- استهلاک کنتاکت ها بر اثر قطع و وصل مداوم
- جریان بیش از حد مجاز از کنتاکتور
- نوسانات ولتاژ در مدار فرمان
- انتخاب نادرست کنتاکتور نسبت به توان بار
- نفوذ گرد و غبار و آلودگی در محیط صنعتی
روش های عیب یابی کنتاکتور
- بررسی ولتاژ مدار فرمان و سلامت بوبین
- کنترل ظاهری کنتاکت ها از نظر سوختگی یا خوردگی
- تست عملکرد مکانیکی کنتاکتور به صورت دستی
- اندازه گیری جریان عبوری و مقایسه با مقدار نامی
- بررسی شرایط محیطی مانند دما و گرد و غبار
مشکل سوم: اتصال کوتاه در مدارهای برق صنعتی
اتصال کوتاه در مدارهای برق صنعتی یکی از جدی ترین و پرخطرترین خطاهای الکتریکی محسوب می شود که در صورت وقوع، جریان بسیار بالایی را در مدار ایجاد می کند. این افزایش ناگهانی جریان می تواند در مدت زمان کوتاهی باعث آسیب دیدن کابل ها، سوختن تجهیزات الکتریکی و عملکرد سریع سیستم های حفاظتی شود. در برخی موارد، اتصال کوتاه با جرقه، حرارت شدید و حتی آتش سوزی همراه است که ایمنی افراد و محیط کار را به خطر می اندازد. به همین دلیل، تشخیص سریع محل و علت اتصال کوتاه و رفع اصولی آن، نقش مهمی در جلوگیری از خسارات مالی و توقف های ناخواسته خطوط تولید دارد.
علائم رایج اتصال کوتاه
- قطع فوری کلیدهای حفاظتی یا فیوزها
- ایجاد جرقه یا بوی سوختگی
- داغ شدن شدید کابل ها
- خاموشی ناگهانی یک یا چند بخش از مدار
- آسیب دیدن تجهیزات حساس
دلایل فنی اتصال کوتاه
- آسیب دیدگی عایق کابل ها
- تماس فاز با فاز یا فاز با بدنه
- ورود رطوبت یا مواد رسانا به تابلو برق
- نصب غیراصولی سیم کشی
- فرسودگی تجهیزات الکتریکی
روش های عیب یابی اتصال کوتاه
- بررسی فیوزها و کلیدهای حفاظتی قطع شده
- تست پیوستگی و عایق کابل ها با اهم متر
- جدا کردن بخش های مختلف مدار برای محدود کردن محل خطا
- بررسی ظاهری سیم کشی و نقاط اتصال
- استفاده از نقشه مدار برای ردیابی دقیق مسیر جریان
مشکل چهارم: خطا در سنسورها و تجهیزات کنترلی
در سیستم های اتوماسیون صنعتی، سنسورها و تجهیزات کنترلی به عنوان چشم و گوش سیستم عمل می کنند و اطلاعات لحظه ای از وضعیت فرآیند، موقعیت قطعات، دما، فشار و سایر پارامترهای مهم را به PLC و کنترلرها ارسال می کنند. هرگونه خطا در عملکرد این تجهیزات، حتی در ساده ترین سنسورها، می تواند باعث دریافت داده های نادرست و در نتیجه صدور فرمان های اشتباه توسط سیستم کنترل شود. این موضوع معمولا به صورت عملکرد ناپایدار ماشین آلات، توقف ناگهانی خط تولید یا کاهش کیفیت محصول خود را نشان می دهد. به همین دلیل، شناسایی سریع خطاهای مربوط به سنسورها و تجهیزات کنترلی، نقش مهمی در پایداری فرآیند و کاهش زمان توقف تولید دارد.
علائم رایج خطا در سنسورها
- توقف یا عملکرد نادرست دستگاه بدون دلیل مشخص
- نمایش خطا در PLC یا HMI
- ارسال داده های نادرست یا ناپایدار
- عدم واکنش سیستم به تغییرات فیزیکی
دلایل فنی خطای سنسورها
- قطع یا شل شدن سیم کشی
- کثیفی یا آلودگی سطح سنسور
- نوسانات ولتاژ تغذیه
- خرابی داخلی سنسور
- تنظیمات نادرست در PLC
روش های عیب یابی سنسورها
- بررسی ولتاژ تغذیه سنسور
- تست عملکرد سنسور به صورت مستقل
- کنترل سیگنال خروجی و تطابق آن با شرایط واقعی
- بررسی سیم کشی و اتصالات
- بازبینی تنظیمات نرم افزاری PLC

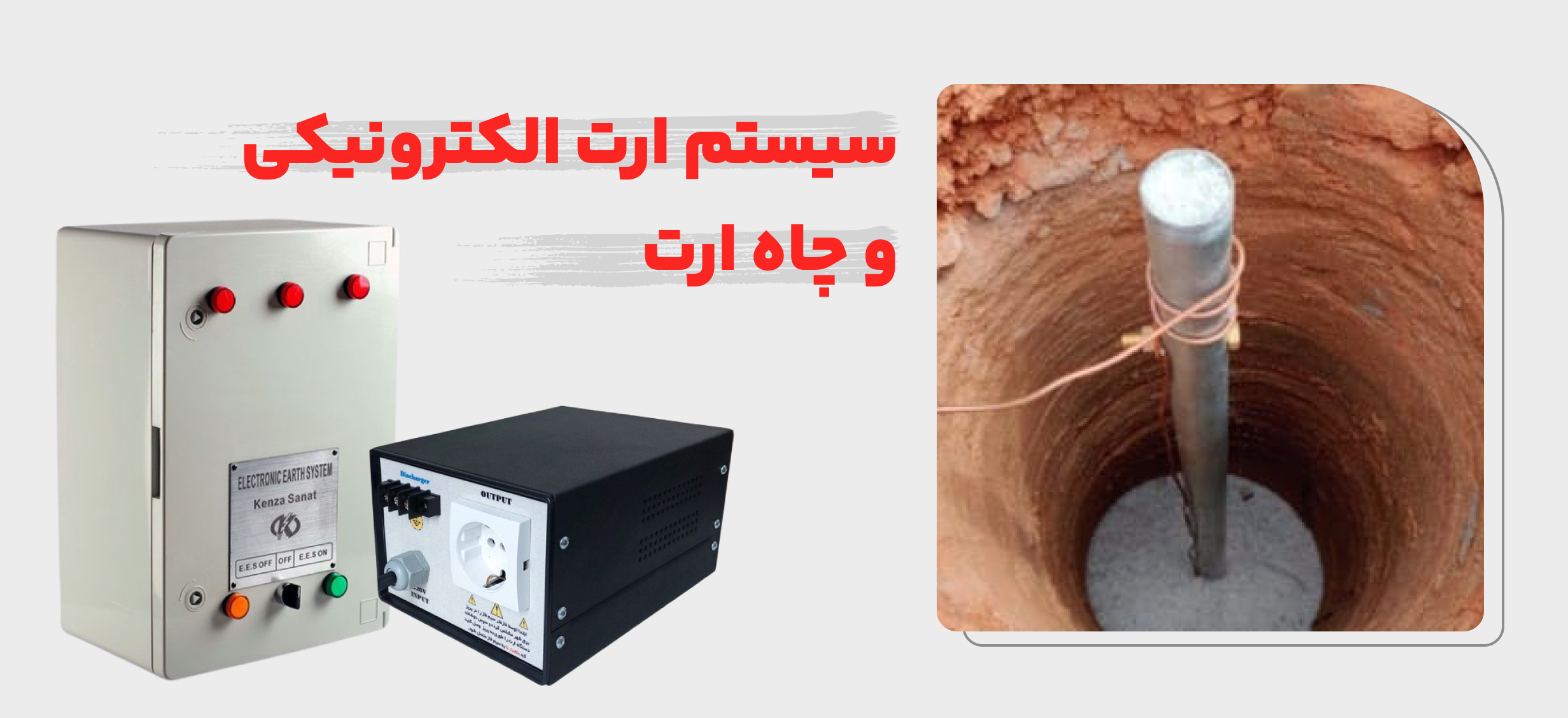

مشکل پنجم: اختلال در سیستم ارت و اتصال زمین
سیستم ارت یا اتصال زمین، یکی از بخش های حیاتی در برق صنعتی است که نقش اصلی آن حفاظت از تجهیزات و ایمنی افراد در برابر جریان های ناخواسته و نشتی برق می باشد. زمانی که این سیستم به درستی عمل نکند، جریان های خطا به جای تخلیه ایمن به زمین، در بدنه تجهیزات باقی می مانند و باعث بروز اختلال در عملکرد دستگاه ها، ایجاد نویز در مدارهای کنترلی و افزایش خطر برق گرفتگی می شوند.
علائم رایج اختلال در ارت
- بروز خطاهای غیرقابل پیش بینی در تجهیزات
- شوک الکتریکی خفیف هنگام تماس با بدنه دستگاه
- نویز و اختلال در سیگنال های کنترلی
- عملکرد ناپایدار اینورترها و درایوها
دلایل فنی اختلال در سیستم ارت
- مقاومت بالای چاه ارت
- قطع یا پوسیدگی سیم ارت
- اتصالات غیراستاندارد به بدنه تجهیزات
- عدم اجرای صحیح ارت در زمان نصب
روش های عیب یابی سیستم ارت
- اندازه گیری مقاومت چاه ارت
- بررسی پیوستگی سیم ارت
- کنترل اتصال صحیح ارت به بدنه تجهیزات
- بررسی تطابق اجرای ارت با استانداردهای ایمنی
- اصلاح یا بهینه سازی سیستم ارت در صورت نیاز
جمع بندی نهایی
عیب یابی سریع در مدارهای برق صنعتی، یکی از مهارت های کلیدی برای افزایش بهره وری، کاهش توقف های ناخواسته و حفظ ایمنی در محیط های صنعتی است. همان طور که در این مقاله بررسی شد، بسیاری از اختلالات رایج مانند افت ولتاژ، خرابی کنتاکتور، اتصال کوتاه، خطا در سنسورها و مشکلات سیستم ارت، در صورت شناخت صحیح و اقدام به موقع، قابل شناسایی و کنترل هستند. داشتن یک رویکرد اصولی در عیب یابی، به تکنسین کمک می کند به جای آزمون و خطا، منبع اصلی مشکل را سریع تر پیدا کند و تصمیم فنی درستی بگیرد. در نهایت، ترکیب دانش فنی، تجربه عملی و رعایت استانداردها، کلید اصلی مدیریت مؤثر خطاهای برق صنعتی و افزایش پایداری تجهیزات خواهد بود.
